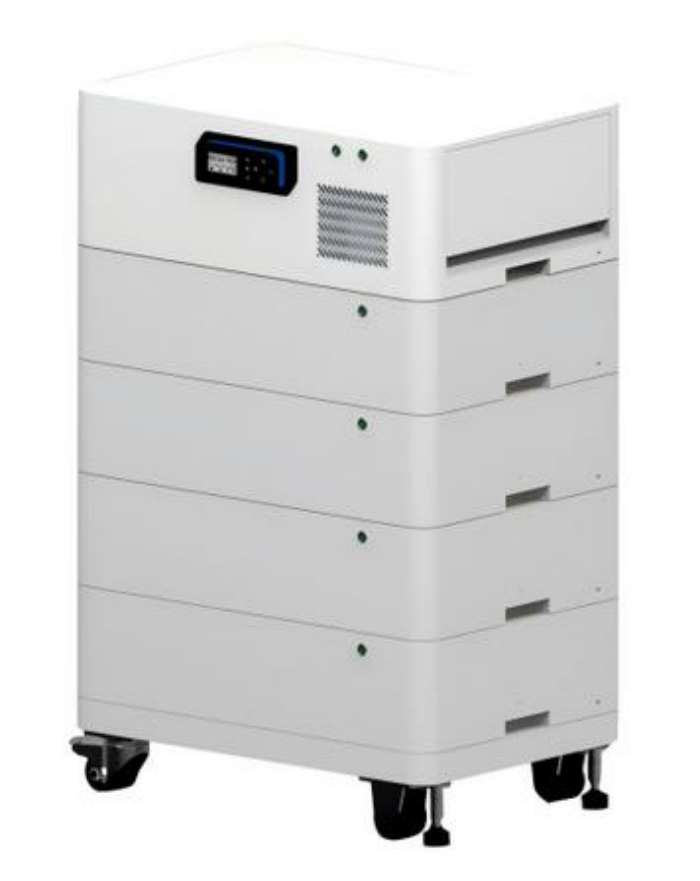

ตู้เก็บพลังงานสำหรับที่อยู่อาศัยมีขนาดกะทัดรัด เป็นแบบโมดูลาร์ และติดตั้งได้ง่ายขึ้น อย่างไรก็ตาม สำหรับระบบแบตเตอรี่แบบวางซ้อนกันได้ ฮาร์ดแวร์ที่อยู่ใต้ตู้ยังคงต้องรองรับน้ำหนักอุปกรณ์ที่ค่อนข้างสูงภายในพื้นที่การติดตั้งที่จำกัด
สิ่งนี้จะสร้างข้อกำหนดเฉพาะของลูกล้อ ลูกล้อต้องพอดีกับโครงสร้างด้านล่างของตู้ สามารถรองรับน้ำหนักได้เพียงพอ และอนุญาตให้เปลี่ยนตำแหน่งอุปกรณ์เมื่อจำเป็น โดยไม่ทำให้ตู้สูงโดยไม่จำเป็น
สำหรับผู้ผลิตที่พัฒนาตู้แบตเตอรี่เก็บพลังงานแบบวางซ้อนกันได้สำหรับที่พักอาศัย ลูกล้อปรับระดับสำหรับงานหนักอาจเป็นทางเลือกฮาร์ดแวร์ที่ใช้งานได้จริง เนื่องจากลูกล้อและกลไกรองรับแบบปรับได้ถูกรวมเข้าไว้ในชุดเดียว
ลูกล้อที่ใช้ใต้ตู้เก็บพลังงานไม่ใช่แค่ล้อเล็กๆ ที่ติดอยู่กับตู้เท่านั้น
ตู้อาจมีโมดูลแบตเตอรี่ อุปกรณ์ไฟฟ้า ระบบทำความเย็น และโครงสร้างป้องกันหลายชุด เมื่อระบบมีน้ำหนักมากขึ้น ลูกล้อจะต้องทำงานภายในพื้นที่ติดตั้งที่มีอยู่โดยยังคงรักษาความแข็งแรงเชิงกลให้เพียงพอ
สำหรับการออกแบบตู้แบบวางซ้อนกันได้ มีคุณลักษณะหลายประการที่เกี่ยวข้องเป็นพิเศษ:
· คะแนนโหลดเพียงพอสำหรับตู้ทั้งตู้
· ขนาดการติดตั้งกะทัดรัด
· ความสูงลูกล้อโดยรวมที่เหมาะสม
· วัสดุ ล้อ ที่เหมาะสมสำหรับพื้นติดตั้ง
· การเคลื่อนที่แบบหมุนที่เชื่อถือได้เมื่อเปลี่ยนตำแหน่งตู้
· อุปกรณ์รองรับแบบปรับได้ สำหรับการติดตั้งแบบอยู่กับที่
· แผ่นยึดและรูปแบบรู รองรับการใช้งาน กับโครงตู้
ดังนั้นการกำหนดค่าที่ถูกต้องจึงขึ้นอยู่กับการออกแบบตู้มากกว่าการเลือกลูกล้อที่ใหญ่ที่สุดที่มีอยู่
สำหรับอุปกรณ์จัดเก็บพลังงานในที่พักอาศัย ขนาดล้อเดียวไม่จำเป็นต้องพอดีกับทุกตู้
ความจุของแบตเตอรี่ ขนาดตู้ และโครงสร้างโครงด้านล่างที่แตกต่างกันอาจส่งผลให้มีข้อกำหนดในการโหลดที่แตกต่างกันอย่างมาก CMCL มีการกำหนดค่าลูกล้อปรับระดับหลักสองแบบที่สามารถพิจารณาสำหรับการใช้งานเหล่านี้

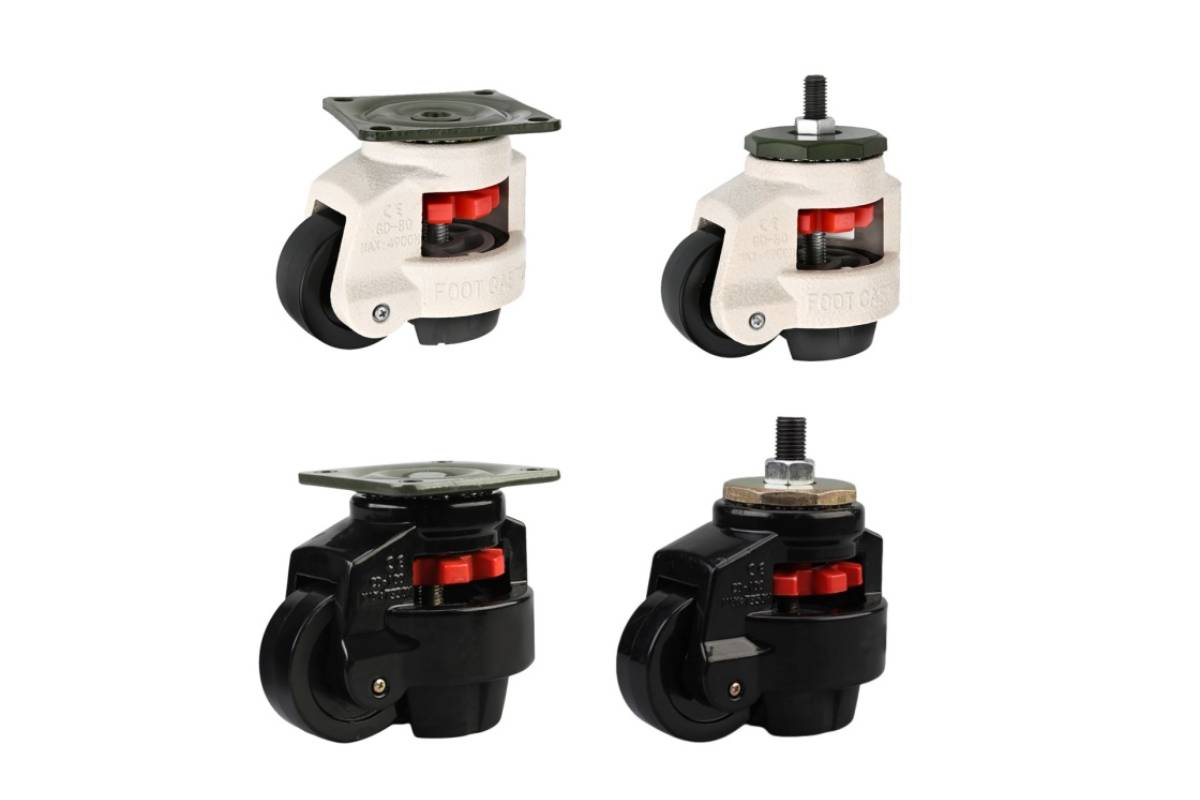

ที่ลูกล้อปรับระดับได้ซีรีส์นี้ได้รับการออกแบบมาสำหรับการใช้งานที่ต้องการความสามารถในการรับน้ำหนักที่กว้างขึ้น
รุ่นต่างๆ มีตั้งแต่ 40F ถึง 150F โดยมีพิกัดความจุตั้งแต่ประมาณ 50 กก. ถึง 1,500 กก. ต่อล้อ ขึ้นอยู่กับรุ่นเฉพาะ
ลูกล้อใช้ขายึดเหล็กคาร์บอนและล้อไนลอน 6 พร้อมการเคลือบพื้นผิวด้วยสังกะสีและสีฝุ่นเพื่อให้เหมาะกับความต้องการใช้งานที่แตกต่างกัน
ข้อได้เปรียบที่สำคัญของซีรีย์ลูกล้อปรับระดับได้คือขนาดและรูปแบบการติดตั้งที่หลากหลาย สามารถเลือกแผ่นยึดและรูปแบบรูต่างๆ ตามกรอบด้านล่างของตู้
ทำให้ซีรีส์นี้เหมาะสำหรับผู้ผลิตที่พัฒนาตู้ขนาดต่างๆ ภายในกลุ่มผลิตภัณฑ์จัดเก็บพลังงานเดียวกัน
ตัวอย่างเช่น ตู้ที่มีขนาดค่อนข้างเล็กอาจต้องใช้ลูกล้อที่มีความจุต่ำกว่าและมีฐานการติดตั้งน้อยกว่า ในขณะที่ตู้ที่มีโมดูลแบตเตอรี่หลายตัวอาจต้องมีการกำหนดค่าที่มีความจุสูงกว่า
แทนที่จะเปลี่ยนโครงสร้างตู้ทั้งหมด ผู้ผลิตสามารถเลือกข้อมูลจำเพาะของลูกล้อที่ตรงกับข้อกำหนดทางกลที่เกิดขึ้นจริงได้

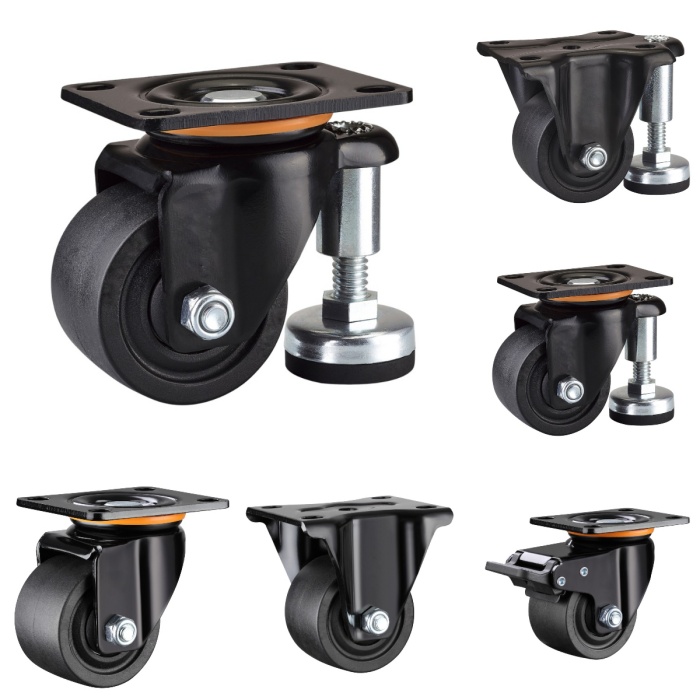

ตู้แบตเตอรี่สำหรับที่อยู่อาศัยบางตู้ไม่จำเป็นต้องใช้ลูกล้ออุตสาหกรรมขนาดใหญ่
สำหรับตู้ที่มีพื้นที่ติดตั้งจำกัด ลูกล้อปรับระดับสำหรับงานหนักขนาดกะทัดรัดอาจเหมาะสมกว่า
ซีรี่ส์ที่สองมีจำหน่ายใน:
· 2 นิ้ว
· 2.5 นิ้ว
· 3 นิ้ว
· 4 นิ้ว
พิกัดความจุอยู่ที่ประมาณ 300–700 กก. ต่อล้อ ขึ้นอยู่กับรุ่นและการกำหนดค่า
โครงสร้างที่ค่อนข้างกะทัดรัดช่วยให้ผู้ผลิตรักษาการออกแบบตู้ที่มีโปรไฟล์ต่ำกว่าในขณะที่ยังคงความสามารถในการรับน้ำหนักได้มาก
ลูกล้อเหล่านี้ถือได้ว่าเป็นตู้เก็บพลังงานภายในอาคารที่ติดตั้งในพื้นที่ต่างๆ เช่น:
· ห้องสาธารณูปโภคที่อยู่อาศัย
· อู่ซ่อมรถ
· ห้องอุปกรณ์
· พื้นที่ให้บริการในร่ม
· พื้นที่จัดเก็บพลังงานเชิงพาณิชย์ขนาดเล็ก
ควรเลือกวัสดุและโครงร่างล้อสุดท้ายตามพื้นผิวของพื้นและความถี่ในการเคลื่อนที่ที่คาดหวัง
ข้อควรพิจารณาในการออกแบบประการหนึ่งสำหรับผู้ผลิตตู้แบตเตอรี่คือพื้นที่ว่างใต้ตู้แบตเตอรี่
การใช้ลูกล้อธรรมดาร่วมกับขาปรับระดับแบบอิสระจำเป็นต้องมีตำแหน่งการติดตั้งและส่วนประกอบเพิ่มเติม ลูกล้อปรับระดับในตัวรวมฟังก์ชันการกลิ้งและการรองรับไว้ในชุดเดียว
สิ่งนี้สามารถให้ข้อดีในทางปฏิบัติหลายประการในระหว่างการพัฒนาตู้:
ลูกล้อและกลไกรองรับถูกรวมเข้าด้วยกัน ช่วยลดจำนวนชิ้นส่วนฮาร์ดแวร์แต่ละชิ้นที่อยู่ใต้ตู้
จุดยึดจุดเดียวสามารถให้ทั้งการรองรับการเคลื่อนที่และแบบอยู่กับที่ ขึ้นอยู่กับการกำหนดค่าที่เลือก
สามารถเปลี่ยนตำแหน่งตู้ได้ระหว่างการติดตั้งหรือบำรุงรักษาโดยไม่ต้องถอดฮาร์ดแวร์รองรับ
โครงสร้างล้อขนาดกะทัดรัดสามารถช่วยให้ผู้ผลิตจัดการพื้นที่ว่างใต้ตู้เก็บพลังงานสำหรับที่พักอาศัยได้
สำหรับโครงการ OEM รายละเอียดเหล่านี้มีความสำคัญเนื่องจากลูกล้อเป็นส่วนหนึ่งของการออกแบบกลไกแทนที่จะเป็นอุปกรณ์เสริมที่เพิ่มเข้ามาหลังจากที่ตู้เสร็จสิ้นแล้ว
การเลือกขั้นสุดท้ายควรขึ้นอยู่กับน้ำหนักตู้ที่บรรทุกจริง จำนวนล้อ โครงสร้างการติดตั้ง ความสูงของตู้ และสภาพของพื้น
ผู้ผลิตควรพิจารณาถึงวิธีการกระจายโหลดเมื่อมีการเคลื่อนย้ายตู้ ความสามารถในการรับน้ำหนักแบบคงที่เพียงอย่างเดียวไม่ได้อธิบายทุกสภาวะที่พบในระหว่างการติดตั้งหรือเปลี่ยนตำแหน่ง
สำหรับโครงการ OEM และ ODM การเลือกลูกล้อควรเริ่มต้นในขณะที่โครงตู้ยังอยู่ระหว่างการออกแบบ
ควรยืนยันมิติข้อมูลต่อไปนี้ก่อนการผลิต:
1. พื้นที่ติดตั้งที่มีอยู่
2. ขนาดแผ่นยึด
3. ระยะห่างรู
4. ความสูงของล้อที่ต้องการ
5. น้ำหนักตู้รวม
6. น้ำหนักบรรทุกที่คาดหวัง
7. พื้นผิว
8. ความถี่ในการเคลื่อนไหวที่ต้องการ
9. ช่องว่างใต้ตู้
10. ความสูงที่รองรับอยู่กับที่ที่ต้องการ
การจัดหาพารามิเตอร์เหล่านี้ให้กับผู้ผลิตลูกล้อทำให้สามารถประเมินการกำหนดค่าลูกล้อก่อนที่ตู้จะเข้าสู่การผลิตจำนวนมาก
สิ่งนี้มีประโยชน์อย่างยิ่งสำหรับตู้แบตเตอรี่แบบวางซ้อนกันได้ เนื่องจากการเปลี่ยนแปลงความสูงของลูกล้ออาจส่งผลต่อความสูงของตู้โดยรวม ในขณะที่การเปลี่ยนตำแหน่งการติดตั้งอาจต้องมีการปรับเปลี่ยนเฟรมด้านล่าง
ลูกล้อที่ดีที่สุดสำหรับตู้แบตเตอรี่เก็บพลังงานแบบวางซ้อนได้ในที่พักอาศัย ไม่จำเป็นต้องเป็นรุ่นที่ใหญ่ที่สุดหรือความจุสูงสุดเสมอไป
วิธีที่ดีกว่าคือจับคู่ล้อกับน้ำหนักของตู้ โครงสร้างการติดตั้ง พื้นที่ว่าง ความสูงที่ต้องการ เส้นผ่านศูนย์กลางล้อ และสภาพแวดล้อมในการติดตั้ง
สำหรับตู้ที่เบากว่าหรือมีพื้นที่จำกัด ควรมีขนาดกะทัดรัดตั้งแต่ 2 นิ้วถึง 4 นิ้วลูกล้อโปรไฟล์ต่ำ อาจให้ความสมดุลที่เหมาะสมระหว่างขนาดและความสามารถในการรับน้ำหนัก สำหรับการออกแบบตู้ที่หนักกว่าหรือหลากหลายมากขึ้น ซีรีส์ลูกล้อปรับระดับได้ 40F–150F มีตัวเลือกความจุและการติดตั้งที่หลากหลายยิ่งขึ้น
สำหรับผู้ผลิตที่พัฒนาระบบจัดเก็บแบตเตอรี่สำหรับที่อยู่อาศัยยุคถัดไป ซีเอ็มซีแอล® ลูกล้อปรับระดับเสนอตัวเลือกฮาร์ดแวร์ที่กำหนดค่าได้สำหรับบูรณาการความคล่องตัวและการรองรับที่ปรับได้เข้ากับโครงสร้างตู้ตั้งแต่เริ่มต้นกระบวนการออกแบบ CMCL® ได้รับการรับรอง ISO 9001:2015 และผลิตภัณฑ์ลูกล้อสามารถผ่านการทดสอบสเปรย์เกลือเพื่อประเมินความต้านทานการกัดกร่อน ผลิตภัณฑ์ที่เลือกยังมีใบรับรอง RoHS ซึ่งสนับสนุนผู้ผลิตที่มีข้อกำหนดด้านสิ่งแวดล้อมและการปฏิบัติตามข้อกำหนดที่แตกต่างกัน
ท้ายที่สุดแล้ว การเลือกลูกล้อที่เหมาะสมควรพิจารณาจากน้ำหนักบรรทุก โครงสร้าง สภาพแวดล้อมการทำงาน และข้อกำหนดในการเคลื่อนย้ายที่แท้จริงของตู้ แทนที่จะเลือกเฉพาะรุ่นที่ได้คะแนนสูงสุด
